一、工作原理及產品特點

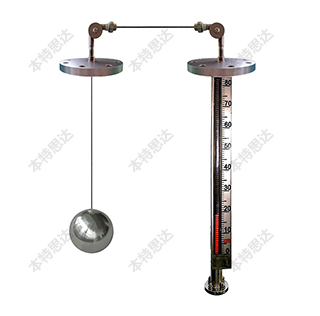

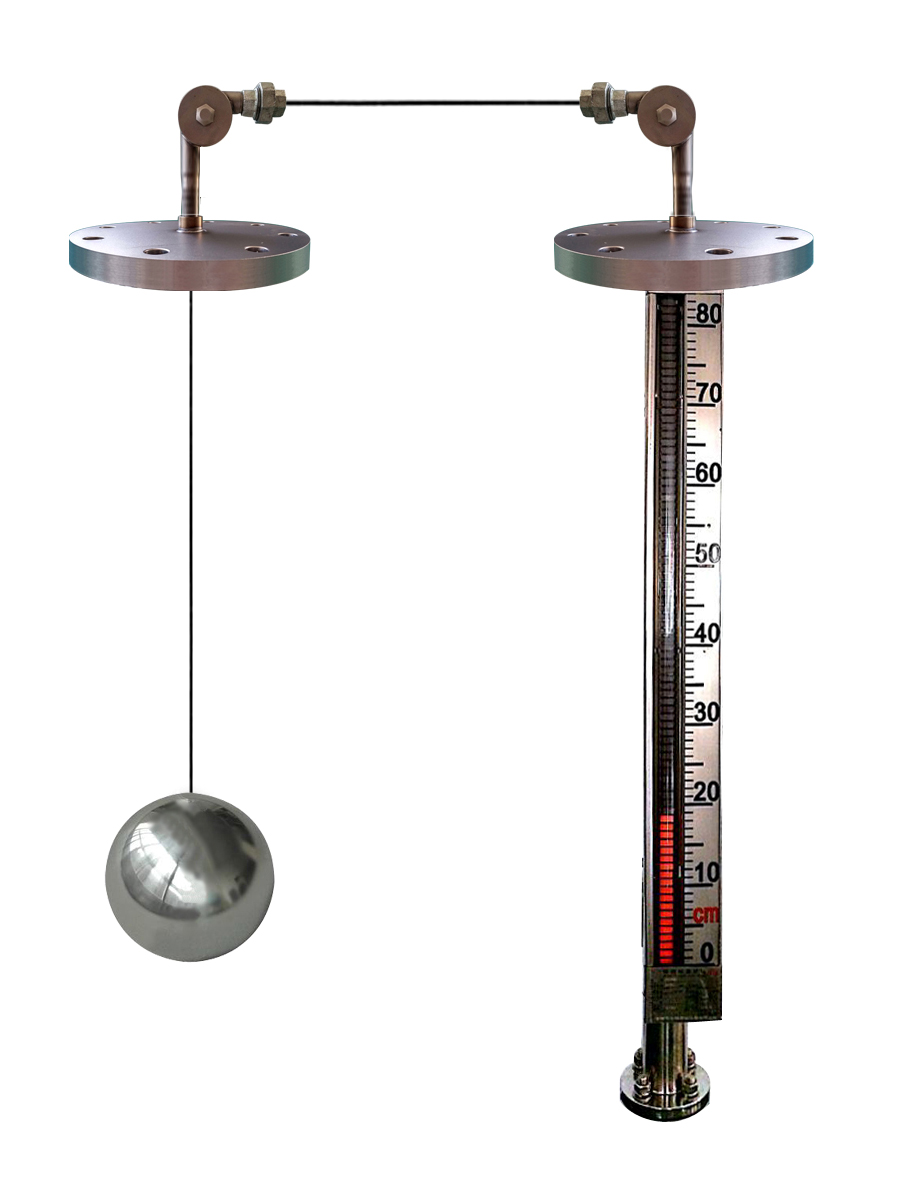

BTY-U560 型同步浮球液位計是我公司研發的液體儲罐專用液位計。液位計具有現場顯示和遠傳功能，除了準確、直觀顯示液位外，還可以實現遠程測控。產品采用了特殊的油封結構，既保證了浮子的靈敏度，又實現了罐內液體的密封。

本產品可以廣泛應用于石油、化工、電力、冶金、環保、市政、食品、水處理等行業儲罐液位的檢測。

產品特點

1、采用機械密封結構，解決罐內蒸汽及其它氣體外泄的問題；防凍、防結冰；

2、現場帶指針顯示，在所有指針導軌連接處安裝特殊設計的定位導軌，防止指針卡住；

3、按照現場實際測量范圍制作儀表，保證儀表長期運行穩定；

4、整體采用不銹鋼結構，耐腐蝕性；

5、整體結構易于安裝，維修。

6、現場儀表頂部安裝，不得動火。

7、浮球均為特氟龍材質。

8、內外浮球質量差不超過兩公斤。

9、傳動件防靜電。

二、技術參數

測量范圍：0～30m

 準 確 度：±10mm

 介質密度：0.4～2.0g/cm3

 工作溫度：0～200℃

 工作壓力：小于0.5MPa

 介質粘度：≤0.4Pa·S

 過程連接：法蘭聯接（按客戶要求）

 遠傳輸出：二線制4～20mA（24V DC）

 防爆標志：ExiaⅡCT4

 防護等級：IP65

 開關報警點容量：24VDC 1A（常開型）其它類型需標注

電氣接口：M20*1.5

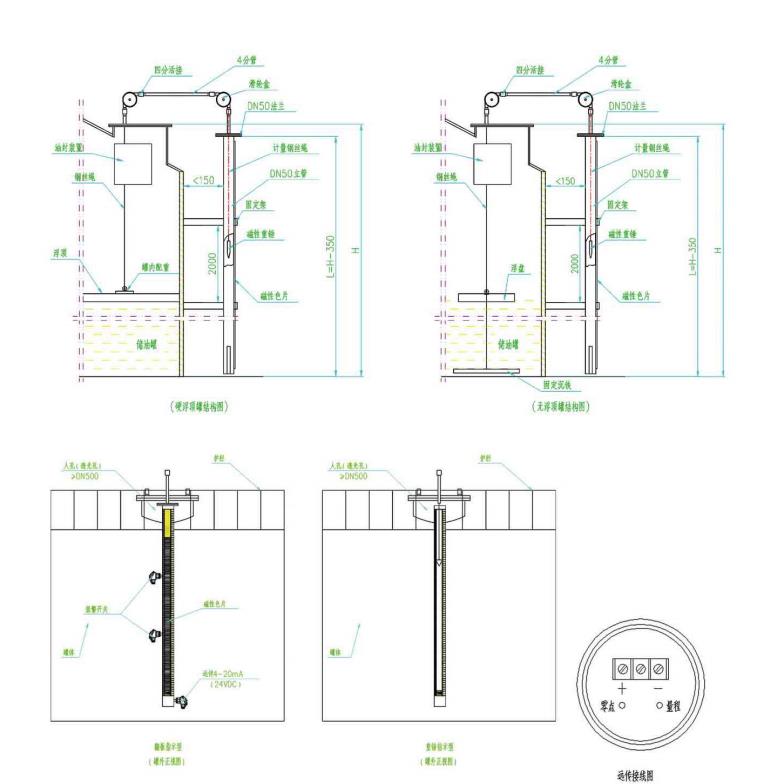

     三、產品結構
